B903 - Dormer blanke/dampfgehärtete HSS-Vierkant-Handreibahle für Kegelstifte nach DIN 9
Marke: Rationalstock
59,1073 €
Angebot:
PVP:
Produkt ausverkauft, derzeit nicht verfügbar.
Nächste bestandsaufnahme auf dem weg, erwartet
Beschreibung
Reibahlen 1,50 - 20,00
Ref.
Breve descripción

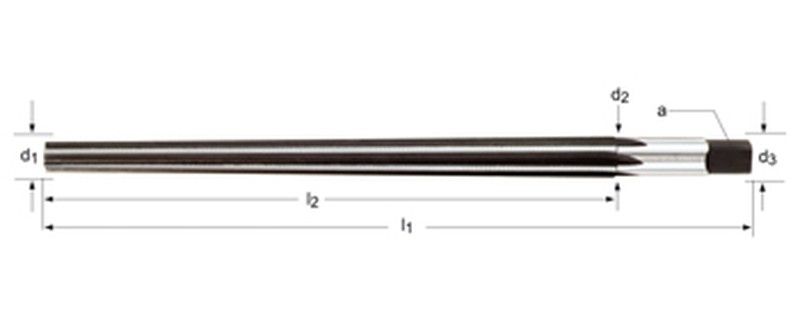

d1 Ø mm
nom Ø
d2 Ø mm | l1 mm
l2 mm | z
[/] a mm | d3 Øh11 mm
Formato
Lager und Lieferung
Ref.: DM009942
Breve descripción: 2.00 mm
d1 Ø mm: 1.90
nom Ø: 2.0
d2 Ø mm | l1 mm: 2.86 | 68
l2 mm | z: 48 | 4
[/] a mm | d3 Øh11 mm: 2.24 | 2.86
Formato: Unidad
Ref.: DM009941
Breve descripción: 1.50 mm
d1 Ø mm: 1.40
nom Ø: 1.5
d2 Ø mm | l1 mm: 2.14 | 57
l2 mm | z: 37 | 4
[/] a mm | d3 Øh11 mm: 1.80 | 2.14
Formato: Unidad
Ref.: DM009944
Breve descripción: 3.00 mm
d1 Ø mm: 2.90
nom Ø: 3.0
d2 Ø mm | l1 mm: 4.06 | 80
l2 mm | z: 58 | 4
[/] a mm | d3 Øh11 mm: 3.15 | 4.00
Formato: Unidad
Ref.: DM009947
Breve descripción: 6.00 mm
d1 Ø mm: 5.90
nom Ø: 6.0
d2 Ø mm | l1 mm: 8.00 | 135
l2 mm | z: 105 | 6
[/] a mm | d3 Øh11 mm: 6.30 | 7.90
Formato: Unidad
Ref.: DM009950
Breve descripción: 12.00 mm
d1 Ø mm: 11.80
nom Ø: 12.0
d2 Ø mm | l1 mm: 16.00 | 255
l2 mm | z: 210 | 8
[/] a mm | d3 Øh11 mm: 11.20 | 16.00
Formato: Unidad
Ref.: DM009953
Breve descripción: 16.00 mm
d1 Ø mm: 15.80
nom Ø: 16.0
d2 Ø mm | l1 mm: 20.40 | 280
l2 mm | z: 230 | 8
[/] a mm | d3 Øh11 mm: 14.00 | 20.40
Formato: Unidad
Ref.: DM009943
Breve descripción: 2.50 mm
d1 Ø mm: 2.40
nom Ø: 2.5
d2 Ø mm | l1 mm: 3.36 | 68
l2 mm | z: 48 | 4
[/] a mm | d3 Øh11 mm: 2.80 | 3.36
Formato: Unidad
Ref.: DM009945
Breve descripción: 4.00 mm
d1 Ø mm: 3.90
nom Ø: 4.0
d2 Ø mm | l1 mm: 5.26 | 93
l2 mm | z: 68 | 4
[/] a mm | d3 Øh11 mm: 4.00 | 5.00
Formato: Unidad
Ref.: DM009946
Breve descripción: 5.00 mm
d1 Ø mm: 4.90
nom Ø: 5.0
d2 Ø mm | l1 mm: 6.36 | 100
l2 mm | z: 73 | 4
[/] a mm | d3 Øh11 mm: 5.00 | 6.30
Formato: Unidad
Ref.: DM009948
Breve descripción: 8.00 mm
d1 Ø mm: 7.90
nom Ø: 8.0
d2 Ø mm | l1 mm: 10.80 | 180
l2 mm | z: 145 | 6
[/] a mm | d3 Øh11 mm: 8.00 | 10.50
Formato: Unidad
Ref.: DM009949
Breve descripción: 10.00 mm
d1 Ø mm: 9.90
nom Ø: 10.0
d2 Ø mm | l1 mm: 13.40 | 215
l2 mm | z: 175 | 6
[/] a mm | d3 Øh11 mm: 10.00 | 13.30
Formato: Unidad
Ref.: DM009951
Breve descripción: 13.00 mm
d1 Ø mm: 12.86
nom Ø: 13.0
d2 Ø mm | l1 mm: 16.74 | 255
l2 mm | z: 210 | 8
[/] a mm | d3 Øh11 mm: 12.50 | 16.74
Formato: Unidad
Ref.: DM009952
Breve descripción: 14.00 mm
d1 Ø mm: 13.86
nom Ø: 14.0
d2 Ø mm | l1 mm: 17.74 | 255
l2 mm | z: 210 | 8
[/] a mm | d3 Øh11 mm: 12.50 | 17.74
Formato: Unidad
Ref.: DM009954
Breve descripción: 20.00 mm
d1 Ø mm: 19.80
nom Ø: 20.0
d2 Ø mm | l1 mm: 24.80 | 310
l2 mm | z: 250 | 8
[/] a mm | d3 Øh11 mm: 18.00 | 24.80
Formato: Unidad
Einzelheiten
Weitere Informationen
Technische Daten
Hervorragende Materialien:
Stahl - Weicheisen (200 - 400 N/mm²)
Stahl - Baustahl (350 - 700 N/mm²)
Stahl - Kohlenstoffstahl (350 - 850 N/mm²)
Stahl - Legierter Stahl (500 - 850 N/mm²)
Stahl - Legierter Stahl, zum Vergüten (850 - 1200 N/mm²)
Stahl - Legierter Stahl, zum Vergüten (1200 - 1600 N/mm²)
Edelstahl - leicht zu bearbeiten (400 - 850 N/mm²)
Edelstahl - Austenitisch (450 - 1100 N/mm²) )
Edelstahl – Ferritisch+Austenitisch ( 450 – 1000 N/mm² )
Gusseisen – Laminargraphit ( 150 – 500 N/mm² )
Gusseisen – Laminargraphit ( 500 – 1000 N/mm² )
Gusseisen – Kugelgraphit ( 500 – 700 N/mm² )
Gusseisen – Kugelgraphit ( 700 – 1000 N/mm² )
Titan – Unlegiert ( 400 – 700 N/mm² )
Titan – Legierter Stahl ( 700 – 900 N/mm² )
Titan – Legierter Stahl ( 900 – 1400 N/mm² )
Nickel – unlegiert (400 – 500 N/mm²)
Kupfer – unlegiert (250 – 350 N/mm²)
Kupfer – Messing, Bronzen (350 – 700 N/mm²)
Kupfer – Kupfer (400 – 700 N/mm²)
Kupfer – AMPCO-Metall (700 – 1500 N/mm²)
Magnesium, Aluminium – Al, Mg, unlegiert (200 – 350 N/mm²)
Magnesium, Aluminium – Al legiert, Si < 0,5 % (300 – 600 N/mm²)
Magnesium, Aluminium – Al legiert, Si > 0,5 % < 10 % (300 – 600 N/mm²)
Magnesium, Aluminium – Al legiert, Si > 10 % (300 - 600 N/mm²)
Kunststoffe - Warmhärtende Kunststoffe (80 - 80 N/mm²)
Hervorragende Materialien:
Stahl - Weicheisen (200 - 400 N/mm²)
Stahl - Baustahl (350 - 700 N/mm²)
Stahl - Kohlenstoffstahl (350 - 850 N/mm²)
Stahl - Legierter Stahl (500 - 850 N/mm²)
Stahl - Legierter Stahl, zum Vergüten (850 - 1200 N/mm²)
Stahl - Legierter Stahl, zum Vergüten (1200 - 1600 N/mm²)
Edelstahl - leicht zu bearbeiten (400 - 850 N/mm²)
Edelstahl - Austenitisch (450 - 1100 N/mm²) )
Edelstahl – Ferritisch+Austenitisch ( 450 – 1000 N/mm² )
Gusseisen – Laminargraphit ( 150 – 500 N/mm² )
Gusseisen – Laminargraphit ( 500 – 1000 N/mm² )
Gusseisen – Kugelgraphit ( 500 – 700 N/mm² )
Gusseisen – Kugelgraphit ( 700 – 1000 N/mm² )
Titan – Unlegiert ( 400 – 700 N/mm² )
Titan – Legierter Stahl ( 700 – 900 N/mm² )
Titan – Legierter Stahl ( 900 – 1400 N/mm² )
Nickel – unlegiert (400 – 500 N/mm²)
Kupfer – unlegiert (250 – 350 N/mm²)
Kupfer – Messing, Bronzen (350 – 700 N/mm²)
Kupfer – Kupfer (400 – 700 N/mm²)
Kupfer – AMPCO-Metall (700 – 1500 N/mm²)
Magnesium, Aluminium – Al, Mg, unlegiert (200 – 350 N/mm²)
Magnesium, Aluminium – Al legiert, Si < 0,5 % (300 – 600 N/mm²)
Magnesium, Aluminium – Al legiert, Si > 0,5 % < 10 % (300 – 600 N/mm²)
Magnesium, Aluminium – Al legiert, Si > 10 % (300 - 600 N/mm²)
Kunststoffe - Warmhärtende Kunststoffe (80 - 80 N/mm²)
